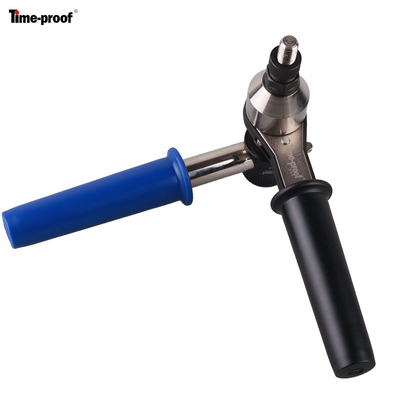

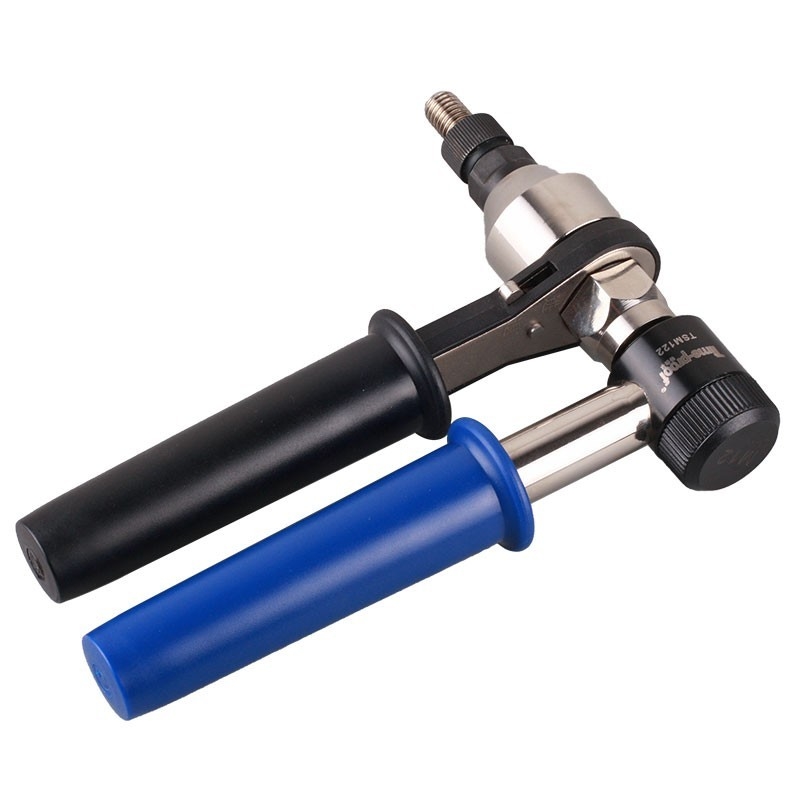

Mandrini per utensili per rivettatura a mano per utensili a cricchetto per impieghi gravosi M5 M6 M8 M10 M12

Utensile a cricchetto per impieghi gravosi Utensile per rivetti manuali Pistola per dadi Strumento per l'impostazione dei dadi Mandrini M5, M6, M8, M10, M12 TSM122

Specifiche:



Modello:Tipo cricchetto TSM122

Ictus:0-7 mm (regolabile)

Peso: 1,1 kg
Dimensioni: 203 x 140 mm









Capacità:



M5 / M6 / M8 / M10 / M12 (metrico)



Dadi per rivetti ciechi in alluminio/acciaio/acciaio inossidabile di tutti gli stili/materiali.







Strumento: x1



Kit mandrino + nasello: x5

{M5, M6, M8, M10, M12 (già installato sullo strumento)}



Manuale: x1













introduzione
A prova di tempo^®Pneumatico/idraulico
Serie di rivettatrici

INNOVAZIONE E CARATTERISTICA UNICA
Le caratteristiche più notevoli degli strumenti sono il design unico dei corpi degli strumenti: cilindri pneumatici.
Con il design del cilindro pneumatico a forma di esagono verticale, cambia il modo tridizionale di produzione.I cilindri ad aria sono chiusi, dall'alto e dal basso, da sei viti invece di battere tridizionalmente la filettatura attorno al cilindro
corpo che richiede un notevole spessore di materiale.Con l'esclusivo metodo di chiusura del cilindro, rende gli strumenti relativamente più leggeri.
Il design unico si traduce anche nella produzione efficiente dalla sua materia prima di profili tubolari di notevole lunghezza.Senza modanature non flessibili, l'altezza dei cilindri può essere elaborata in modo flessibile per applicare un'ampia gamma di corse utensile nel modo più economico.
La forza dei cilindri è dimostrata sufficiente dal suo materiale in lega di alluminio di grado aeronautico.
Il design unico del cilindro è brevettato.

BENEFICI
Aiutare il produttore a organizzare un'ampia gamma di serie di strumenti e sviluppare ulteriormente strumenti personalizzati a costi inferiori;Aiutare i distributori a organizzare facilmente l'intera gamma di strumenti;e svolgere comodamente servizi post-vendita;

DESIGN MODULARE
È un ulteriore approccio nella progettazione della gamma di strumenti per ridurre i costi
e articoli di magazzino necessari per la produzione, la manutenzione e la riparazione.
La gamma di rivettatrici pneumatiche Time-proof™ comprende una serie di componenti
assemblaggi intercambiabili tra diversi modelli.Aiuta notevolmente a
i distributori nella gestione del servizio.

SERIE DI UTENSILI
serie commerciale;
Serie industriale;
Serie professionale;

SERIE COMMERCIALE:

La serie commerciale di rivettatrici si compone di modelli, con prefisso -Z:Z5000 , Z5000V , Z5000A , Z5000AV per la posa di rivetti ciechi fino a 4,8/5,0mmZ6400 , Z6400V per la posa di rivetti ciechi fino a 6,4mm.
I codici modello con suffisso -V indicano l'utensile con sistema di aspirazione a vuotoper trattenere i rivetti ciechi nella punta dell'utensile e soffiaggio automaticoil resto mandrino dopo l'impostazione.
I codici modello con suffisso -A indicano che gli utensili sono personalizzati con trazionepotenza migliorata a corsa sacrificale, abbinando Z5000 e Z5000A,Z5000V e Z5000AV.
L'aspetto degli strumenti della serie commerciale è disposto tutto nero ma rossotrigger come impostazione predefinita.
Gli strumenti della serie commerciale sono posizionati per servire il fai-da-te e il semi-industrialesegmento di mercato.Orientata ai bassi costi, la produzione è organizzata in piùmodo economico con la produzione di massa.Tranne pochi materiali di parti non importanti,le parti chiave e gli assemblaggi delle parti non compromettono la qualità, così daprolungare la durata dell'utensile con una semplice manutenzione di base da parte di non professionistiutenti.
Il test di durata del modello base Z5000 mostra che l'utensile inizia a perdere la corsa di impostazionedopo aver impostato ca.120.000 pezzi di rivetti ciechi alu/acciaio multigrip 4,8 x 15senza rondelle (due colpi per un rivetto).Durante il test, un set di mascellevengono sostituiti a causa dell'usura dopo 54.000 pezzi di rivetti.

SERIE INDUSTRIALE:

La serie industriale di rivettatrici si compone di modelli, con prefisso -N per rivettatrici e prefisso -M per rivettatrici:
N240, N240V per la posa di rivetti ciechi fino a 4,0mm
N250, N250V per la posa di rivetti ciechi fino a 4,8/5,0mm
N640C, N640CV, N640G, N640GV per l'installazione di rivetti a strappo e rivetti a strappo strutturali fino a 6,4 mm
N1100G per l'impostazione di Monobolt o equivalente fino a 10 mm
M2308 per l'impostazione di dadi per rivetti ciechi fino a M8
M2312 per l'impostazione di dadi per rivetti ciechi fino a M12
M2312L per l'impostazione di dadi spaccati con corsa fino a 16 mm
M2314 per l'impostazione di dadi per rivetti ciechi fino a M14
I codici modello con suffisso -V indicano l'utensile con sistema di aspirazione a vuoto per trattenere i rivetti a strappo nella punta dell'utensile e soffiaggio automatico del resto del mandrino dopo l'impostazione.
I codici modello con suffisso -C indicano che l'utensile è progettato per corse extra lunghe applicando impostazioni Monobolt, Interlock, Magnalock o equivalenti;mentre il suffisso -G indica che l'attrezzo è progettato per una maggiore potenza di trazione applicando l'impostazione Hemlok o equivalente.
Gli strumenti della serie industriale puntano al segmento di mercato delle applicazioni industriali e professionali generali.La serie comprende strumenti per l'impostazione di rivetti ciechi e strumenti per l'impostazione di dadi/bulloni per rivetti ciechi, strumento per l'impostazione di dadi spaccati.
È la serie principale della gamma di rivettatrici pneumatiche Time-proof™.
Sono disponibili numerose testate estese funzionali e accessori personalizzati per varie applicazioni nelle produzioni industriali.
Time-proof gode di un team di ricerca e sviluppo esperto che fornisce soluzioni di fissaggio per i clienti.

SERIE PROFESSIONALE
La serie professionale di rivettatrici è composta dai modelli: QH264, per l'impostazione di bulloni fino a 6,4 mm
QH1100 per l'impostazione di bulloni a strappo fino a 10 mm TK164 per l'impostazione di rivetti rapidi fino a 6,4 mm e utensili per l'installazione di rivetti a percussione, attrezzature per l'installazione.

Gli strumenti di rivettatura della serie professionale continuano a essere sviluppati in base alle esigenze dei clienti e promossi dal servizio di soluzioni di installazione dei dispositivi di fissaggio.
L'aspetto degli strumenti della serie Industrial e della serie Professional è organizzato con cilindri pneumatici di colore blu per impostazione predefinita.
